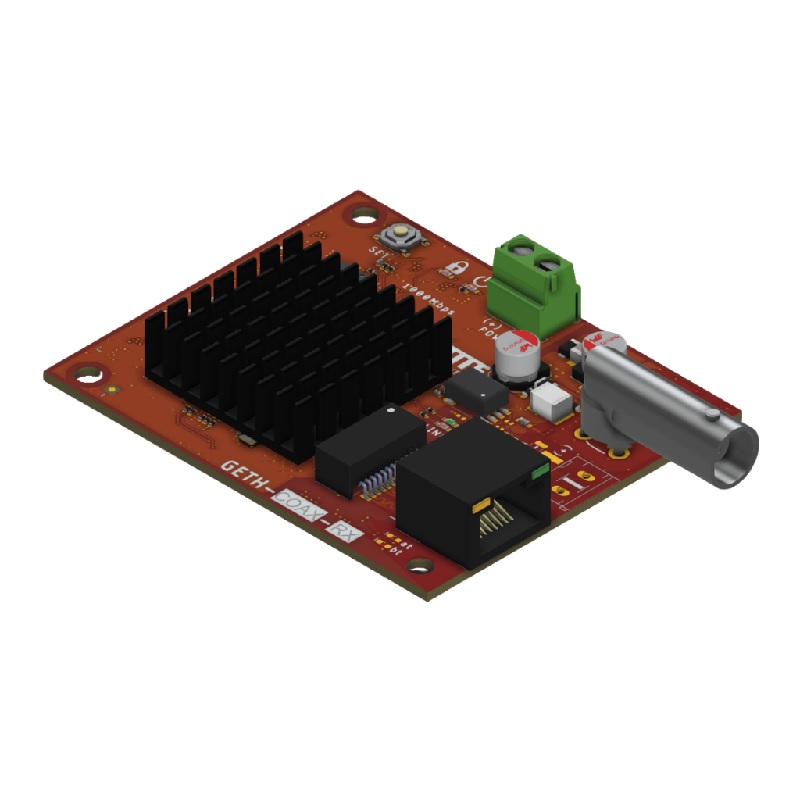

ATTE GETH-COAX-RX-OF RECEIVER POE ETHERNET OVER COAX EXTENDER 10/100/1000Mbps 1000m(OUTPUT: 802.3at/af)

> Το GETH-COAX-RX-OF είναι μια μονάδα δέκτη που χρησιμοποιείται για τη μετάδοση δεδομένων ταχύτητας 1 Gbps και ισχύος μέσω ομοαξονικού καλωδίου. Διαθέτει 1 θύρα εξόδου RJ45 και 1 υποδοχή BNC. Η συσκευή αποτελεί μέρος ενός κιτ μετάδοσης μέσω ομοαξονικού καλωδίου. Για τη σωστή λειτουργία της, πρέπει να συνδυαστεί με μια δεύτερη μονάδα της σειράς GETH-COAX-TX-OF.
Η κύρια εφαρμογή των μονάδων της σειράς GETH-COAX είναι η τροφοδοσία καμερών IP PoE μέσω ομοαξονικών καλωδίων που χρησιμοποιούνται σε αναλογικές εγκαταστάσεις.
> Η μονάδα GETH-COAX-RX-OF διαθέτει 1 θύρα εξόδου RJ45 για την τροφοδοσία συσκευών IP PoE. Η θύρα υποστηρίζει τα πρότυπα 802.3af/at.
Με τη χρήση ομοαξονικού καλωδίου επιτυγχάνεται ρυθμός μεταφοράς δεδομένων: 1000Mbps σε απόσταση έως 500m, 50Mbps σε απόσταση έως 1000m.
Η μέγιστη απόσταση μετάδοσης δεδομένων και η παροχή ισχύος PoE εξαρτώνται από το μήκος και τη διατομή των καλωδίων που χρησιμοποιούνται, καθώς και από την ποιότητα των βυσμάτων BNC. Η παρουσία άλλων καλωδίων στη διαδρομή καλωδίωσης και οι πρόσθετες ενδιάμεσες συνδέσεις επηρεάζουν σημαντικά τη σταθερότητα της μετάδοσης. Το μέγιστο μήκος του ομοαξονικού καλωδίου είναι 1000m. Επιπλέον, είναι δυνατή η σύνδεση περισσότερων από δύο μονάδες GETH-COAX σε μία διαδρομή.
Το βύσμα BNC επιτρέπει τη δημιουργία δικτύων με διάφορες τοπολογίες, όπως αστέρα (star), διαύλου (bus) ή δέντρου (tree).
> Ο δέκτης μπορεί να τροφοδοτηθεί από τροφοδοτικό 24 - 56 VDC μέσω της κλέμμας POWER.
Οι συσκευές διαθέτουν δυνατότητα κρυπτογράφησης δεδομένων, η οποία ενισχύει την ασφάλεια της εγκατάστασης. Για τη χρήση της, όλες οι μονάδες πρέπει να ανήκουν στην ίδια ομάδα. Για να το επιτύχετε αυτό, κρατήστε πατημένο το κουμπί SET σε μία μονάδα μέχρι να αρχίσει να αναβοσβήνει η κόκκινη λυχνία LED κάτω από το σύμβολο του λουκέτου. Στη συνέχεια, εντός δύο λεπτών, επαναλάβετε τη διαδικασία στις υπόλοιπες συσκευές. Όταν οι λυχνίες LED σε όλες τις μονάδες παραμένουν σταθερά αναμμένες, σημαίνει ότι έχουν σχηματίσει επιτυχώς μια κοινή ομάδα. Οι συσκευές διατηρούν αυτές τις ρυθμίσεις ακόμα και μετά από διακοπή ρεύματος.
> Η μετάδοση, η ταχύτητα μεταφοράς δεδομένων (throughput) και ο έλεγχος τάσης υποδεικνύονται από ενδείξεις LED:
LED με σύμβολο τροφοδοσίας (λευκό) – τροφοδοσία της συσκευής
LED με σύμβολο ξεκλειδώματος (κόκκινο, που αναβοσβήνει) – η συσκευή αναζητά άλλες μονάδες για σύζευξη (κρυπτογράφηση δεδομένων)
LED με σύμβολο κλειδαριάς (κόκκινο) – η συσκευή έχει συζευχθεί (κρυπτογράφηση δεδομένων)
LED LINK (πράσινο) – μετάδοση μέσω ομοαξονικής γραμμής (σύνδεσμος BNC)
LED LINK (κόκκινο) – μετάδοση μέσω ομοαξονικής γραμμής με ταχύτητα μικρότερη από 50 Mbps
LED at (κόκκινο) – η συσκευή τροφοδοτείται βάσει του προτύπου 802.3at (30 W)
LED bt (κόκκινο) – η συσκευή τροφοδοτείται βάσει του προτύπου 802.3bt (60 W)
LED στη θύρα RJ45 (πράσινο) – σύνδεση και μετάδοση δεδομένων στην είσοδο της μονάδας
> Η μονάδα διαθέτει φυσική διεύθυνση MAC. Η διεύθυνση IP της αποδίδεται από τον διακομιστή DHCP. Εισάγοντας τη διεύθυνση IP σε ένα πρόγραμμα περιήγησης (η μονάδα πρέπει να είναι συνδεδεμένη στον υπολογιστή και να βρίσκεται στο ίδιο υποδίκτυο με αυτόν), εμφανίζεται μια σελίδα όπου μπορείτε να δείτε πληροφορίες για τη συσκευή, όπως τον σειριακό αριθμό και το εκτιμώμενο εύρος ζώνης της ομοαξονικής σύνδεσης (για να δείτε το εκτιμώμενο εύρος ζώνης, η μονάδα πρέπει να είναι συνδεδεμένη με μια άλλη μονάδα GETH-COAX μέσω συνδέσμου BNC).
> Βασικά χαρακτηριστικά και λειτουργίες:
Δυνατότητα μετάδοσης Ethernet μέσω ομοαξονικού καλωδίου: μετάδοση στα 1000Mbps σε απόσταση έως 500 m και στα 50 Mbps σε απόσταση έως 1000m
Δυνατότητα τροφοδοσίας συσκευών IP PoE βάσει του προτύπου 802.3af/at
Σαφής ένδειξη της κατάστασης λειτουργίας, του ρυθμού μεταφοράς δεδομένων και της μετάδοσης
Δυνατότητα ενεργοποίησης κρυπτογράφησης δεδομένων μεταξύ των μονάδων GETH-COAX
Εύκολη και γρήγορη έναρξη λειτουργίας χωρίς να απαιτείται διαμόρφωση παραμέτρων
Ευρύ φάσμα θερμοκρασιών λειτουργίας
