ATTE GETH-COAX-TX-OF TRANSMITTER POE ETHERNET OVER COAX EXTENDER 10/100/1000Mbps 1000m(INPUT: 802.3at/af/bt)

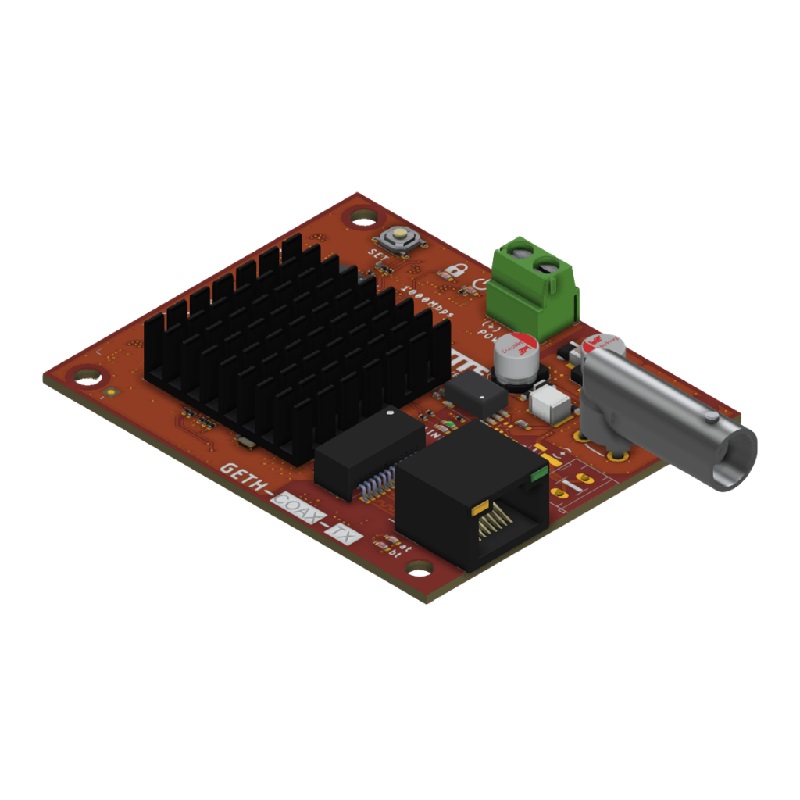

> Το GETH-COAX-TX-OF είναι μια μονάδα πομπού που χρησιμοποιείται για τη μετάδοση δεδομένων ταχύτητας 1 Gbps και ισχύος μέσω ομοαξονικού καλωδίου. Διαθέτει 1 θύρα εξόδου RJ45 και 1 υποδοχή BNC. Η συσκευή αποτελεί μέρος ενός κιτ μετάδοσης μέσω ομοαξονικού καλωδίου. Για τη σωστή λειτουργία της, πρέπει να συνδυαστεί με μια δεύτερη μονάδα της σειράς GETH-COAX-RX-OF.
Η κύρια εφαρμογή των μονάδων της σειράς GETH-COAX είναι η τροφοδοσία καμερών IP PoE μέσω ομοαξονικών καλωδίων που χρησιμοποιούνται σε αναλογικές εγκαταστάσεις.
> Η μονάδα GETH-COAX-TX-OF τροφοδοτείται από οποιοδήποτε PoE switch (θύρα RJ45) μέσω ομοαξονικού καλωδίου, επιτρέποντας την αμφίδρομη επικοινωνία δικτύου και παρέχοντας τροφοδοσία σε έναν άλλον μετατροπέα GETH-COAX. Η μέγιστη ισχύς PoE είναι 60W (πρότυπο 802.3bt type 3).
Με τη χρήση ομοαξονικού καλωδίου επιτυγχάνεται ρυθμός μεταφοράς δεδομένων: 1000Mbps σε απόσταση έως 500m, 50Mbps σε απόσταση έως 1000m.
Η μέγιστη απόσταση μετάδοσης δεδομένων και η παροχή ισχύος PoE εξαρτώνται από το μήκος και τη διατομή των καλωδίων που χρησιμοποιούνται, καθώς και από την ποιότητα των βυσμάτων BNC. Η παρουσία άλλων καλωδίων στη διαδρομή καλωδίωσης και οι πρόσθετες ενδιάμεσες συνδέσεις επηρεάζουν σημαντικά τη σταθερότητα της μετάδοσης. Το μέγιστο μήκος του ομοαξονικού καλωδίου είναι 1000m. Επιπλέον, είναι δυνατή η σύνδεση περισσότερων από δύο μονάδες GETH-COAX σε μία διαδρομή.
Το βύσμα BNC επιτρέπει τη δημιουργία δικτύων με διάφορες τοπολογίες, όπως αστέρα (star), διαύλου (bus) ή δέντρου (tree).
Ο πομπός μπορεί να τροφοδοτηθεί με δύο τρόπους: μέσω παροχής PoE (προτύπων 802.3af/at/bt60) στην είσοδο RJ45 ή μέσω παροχής τάσης 24-56 VDC στον ακροδέκτη βιδωτού τύπου POWER. Όταν τροφοδοτείται μέσω PoE, μία μονάδα GETH-COAX-TX-OF μπορεί να υποστηρίξει έως και τέσσερις δέκτες GETH-COAX-RX-OF. Η χρήση τοπικής τροφοδοσίας επιτρέπει τη σύνδεση περισσότερων συσκευών.
Οι συσκευές διαθέτουν λειτουργία κρυπτογράφησης δεδομένων, η οποία ενισχύει την ασφάλεια της εγκατάστασης. Για τη χρήση της, όλες οι μονάδες πρέπει να ανήκουν στην ίδια ομάδα. Για να το επιτύχετε αυτό, κρατήστε πατημένο το κουμπί SET σε μία μονάδα μέχρι να αρχίσει να αναβοσβήνει η κόκκινη λυχνία LED κάτω από το σύμβολο του λουκέτου. Στη συνέχεια, και εντός δύο λεπτών, επαναλάβετε τη διαδικασία στις υπόλοιπες συσκευές. Όταν οι λυχνίες LED σε όλες τις μονάδες παραμένουν σταθερά αναμμένες, σημαίνει ότι έχουν σχηματίσει επιτυχώς μια κοινή ομάδα. Οι συσκευές διατηρούν αυτές τις ρυθμίσεις ακόμη και μετά από διακοπή ρεύματος.
> Η μετάδοση, η ταχύτητα μεταφοράς δεδομένων (throughput) και ο έλεγχος τάσης υποδεικνύονται από ενδείξεις LED:
LED με σύμβολο τροφοδοσίας (λευκό) – τροφοδοσία της συσκευής
LED με σύμβολο ξεκλειδώματος (κόκκινο, που αναβοσβήνει) – η συσκευή αναζητά άλλες μονάδες για σύζευξη (κρυπτογράφηση δεδομένων)
LED με σύμβολο κλειδαριάς (κόκκινο) – η συσκευή έχει συζευχθεί (κρυπτογράφηση δεδομένων)
LED LINK (πράσινο) – μετάδοση μέσω ομοαξονικής γραμμής (σύνδεσμος BNC)
LED LINK (κόκκινο) – μετάδοση μέσω ομοαξονικής γραμμής με ταχύτητα μικρότερη από 50 Mbps
LED at (κόκκινο) – η συσκευή τροφοδοτείται βάσει του προτύπου 802.3at (30 W)
LED bt (κόκκινο) – η συσκευή τροφοδοτείται βάσει του προτύπου 802.3bt (60 W)
LED στη θύρα RJ45 (πράσινο) – σύνδεση και μετάδοση δεδομένων στην είσοδο της μονάδας
> Η μονάδα διαθέτει φυσική διεύθυνση MAC. Η διεύθυνση IP της αποδίδεται από τον διακομιστή DHCP. Εισάγοντας τη διεύθυνση IP σε ένα πρόγραμμα περιήγησης (η μονάδα πρέπει να είναι συνδεδεμένη στον υπολογιστή και να βρίσκεται στο ίδιο υποδίκτυο με αυτόν), εμφανίζεται μια σελίδα όπου μπορείτε να δείτε πληροφορίες για τη συσκευή, όπως τον σειριακό αριθμό και το εκτιμώμενο εύρος ζώνης της ομοαξονικής σύνδεσης (για να δείτε το εκτιμώμενο εύρος ζώνης, η μονάδα πρέπει να είναι συνδεδεμένη με μια άλλη μονάδα GETH-COAX μέσω συνδέσμου BNC).
> Βασικά χαρακτηριστικά και λειτουργίες:
Δυνατότητα μετάδοσης Ethernet μέσω ομοαξονικού καλωδίου: μετάδοση στα 1000Mbps σε απόσταση έως 500 m και στα 50 Mbps σε απόσταση έως 1000m
Δυνατότητα τροφοδότησης από POE switch βάσει του προτύπου 802.3af/at/bt ή POE Passive
Σαφής ένδειξη της κατάστασης λειτουργίας, του ρυθμού μεταφοράς δεδομένων και της μετάδοσης
Δυνατότητα ενεργοποίησης κρυπτογράφησης δεδομένων μεταξύ των μονάδων
